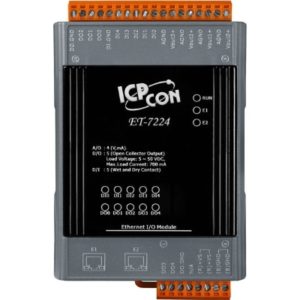

ET-7024 ET-7224
Modul achizitie date cu 4 iesiri analogice 5 intrari digitale tip contact sau wet si 5 iesiri digitale de tip sink
- Comunicatie pe Ethernet: protocol Modbus TCP si Modbus UDP;
- Server web incorporat pentru configurare;
- Interfata pentru vizualizare date accesibila prin browser: Web HMI;
- 1 port Ethernet 10/100 Base-TX, RJ-45, cu autonegociere auto MDI/MDIX si LED-uri indicatoare;
- 2 porturi Ethernet (ET-7224), cu switch integrat;
- Functie I/O Pair Connection: O intrare digitala a unui modul este replicata direct la o iesire digitala a unui alt modul;
- Watchdog dublu (modul si comunicatie);
- Securitate: ID, parola si filtru IP;
- Functie detectie a firului intrerupt;
- Izolatie pe Ethernet de 1500 Vcc si pe canalele I/O de 2500 Vcc;
- Protectie ESD de 4kV;
- Alimentare: 10 ~ 30 Vcc (ET-7024) si 12 ~ 48 Vcc (ET-7224);
- Montare pe sina DIN sau wallmount;
- Temperatura de functionare: -25 ~ 75 °C.
ALTE DETALII TEHNICE GASITI MAI JOS IN PAGINA.
Specificatii
Modele
Specificatii
| LAN | |
| Ethernet: | 1 x 10/100 Mbps, RJ45 (ET-7024). 2 x 10/100 Mbps, RJ45 (ET-7224). |
| Protocol: Protectie: Securitate: Dual Watchdog: | Modbus/TCP, Modbus/UDP. Izolatie de 1500 V. ID, Parola si filtru dupa adresa IP Da, Modul (0.8 secunde), Comunicatie (Programabil) |
| Iesiri analogice | |
| Canale: | 4. |
| Tipul de iesire: | |
| +0 V~ +5 V, +/-5 V, +0 V~ +10 V, +/-10 V, +0 mA ~ +20 mA, +4 mA ~ +20 mA (selectabile din jumperi). | |
| Rezolutie: | 12 biti. |
| Curentul maxim de iesire: | 20 mA @ 10 V. |
| Acuratete: | +/-0.1% din FSR. |
| Rezistenta curentului in sarcina: | 500 Ohmi. |
Intrari digitale | |
| Canale: | 5 canale, tip source (dry contact) si tip sink/source (wet contact). |
| Tipul de senzor: | Contact dry/wet. |
| Tipul de intrare: | Intrare digitale sau numarator de evenimente (pana la 100 Hz). |
| Dry contact: | |
| 0 logic: inchis la GND; 1 logic: deschis; Distanta maxima: 500 m. | |
| Wet contact: | |
| 0 logic: 0 la 1 Vcc; 1 logic: 3,5 la 30 Vcc. | |
| Contor: | |
| Numar max. de contari: 4.294.967.285 (32 biti) Frecventa: 100 Hz; Largimea min. a pulsului: 5 ms. | |
| Izolare: | 2500 Vrms. |
Iesiri digitale | |
| Canale: | 5, sink, 5 ~ 50 Vcc, maxim 600 mA. |
| Mod I/O: | Iesiri digitale, open colector. |
| Izolare: | 2500 Vrms. |
| Protectie la supratensiune: | 60 Vcc. |
| Protectie la supracurent: Protectie la scurtcircuit: | 1,4 A. Da. |
Caracteristici mecanice | |
| Dimensiuni: | 72 mm x 123 mm x 35 mm (ET-7024); 76 mm x 120 mm x 38 mm (ET-7224). |
| Montare: | Sina DIN, perete. |
Alimentare | |
| Tensiunea de intrare: | 10 la 30 Vcc. (ET-7024) 12 la 48 Vcc. (ET-7224) |
| Consum: | 4.3 W (ET-7024) si 5.2 W (ET-7224). |
| Protectie: | Protectie la inversarea polaritatii. |
Caracteristici de mediu | |
| Temperatura de operare: | -25 la 75°C. |
| Umiditatea de operare: | 5 la 90% RH |
| Temperatura de stocare: | -30 la 80°C. |
Modele
| Modele | |
| ET-7024 CR ET-7224 CR | Ethernet I/O Module with 4-channels AO, 5-channels DI and 5-channels DO (RoHS). Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AO, 5-channels DI and 5-channels DO (RoHS). |
